mutakoba@大仏です。
いよいよDi2のキモとなる、ディレイラー、ジャンクション、ケーブルの装着となります!

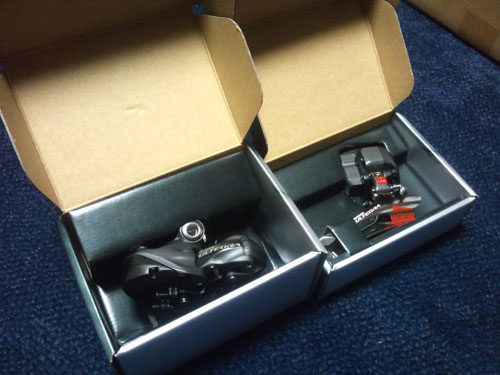

あぁ、素敵なおハコに鎮座されてますねぇ、、、
NXRのフロントディレイラーは直付け式なのでバンド不要です。
コンパクトなチェーンリング(50t)なので、ブラケットの取付位置はこの位置にしました。

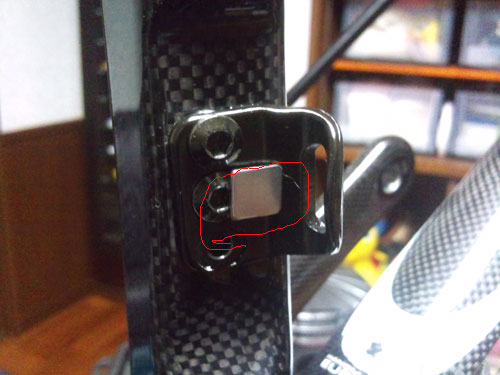

赤線内のプレートは、Di2の強大な?トルクでフレームに穴が開かないように装着する
ストレスプレートですが、直付けなのでこの一に装着となりました。
ちょっとボルトの頭にかかってるけど大丈夫なのかしら?

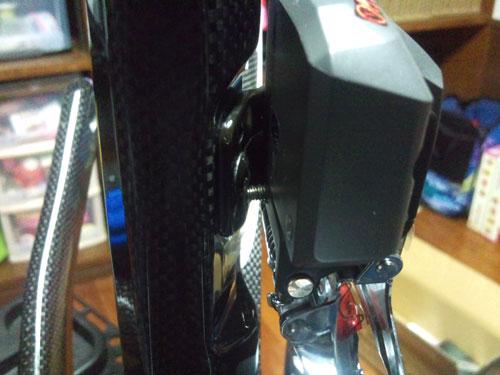

装着し終えたフロントディレイラーとクランクとの隙はこんな感じとなってます。
ユニットが少し大きいですが問題無しですね。

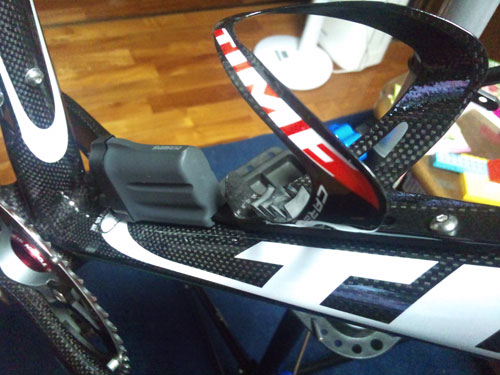

これが付くと一気に電動感があがる!!!バッテリー!何も考えずに取付できます。
ジャンクションBへの接続ケーブルがちょっと長かったので、
バッテリーステー下でクルッと1回転まわしてちょうどよくなりました。
ちなみにジャンクションBの装着は、BB下部のケーブルガイド部へボルトで装着となるのですが、
このフレームのケーブルガイドはボルト締めではなかったので、内部にナットを入れて装着しました。
(これで大丈夫だろうか?)
